西湖行宫园林的2个数字测绘成果

数字测绘成果



本次测绘成果主要为西湖行宫园林遗址的三维点云模型和点云模型总览图，可利用上述成果获得西湖行宫园林遗址准确的尺寸信息，并在此基础上对空间特征展开分析。

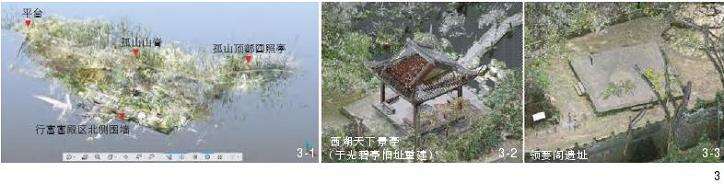

使用SCENE2019.0软件对三维激光扫描获得的原始点云数据进行处理可得到西湖行宫园林遗址的三维点云模型（图3）。利用该模型可初步提取西湖行宫园林的总体数据信息：西湖行宫园林整体坐北朝南，南偏东约10°，最大进深为83.5m，最大宽度为203.1m，面积共计11478m2，总高差为23.8m。

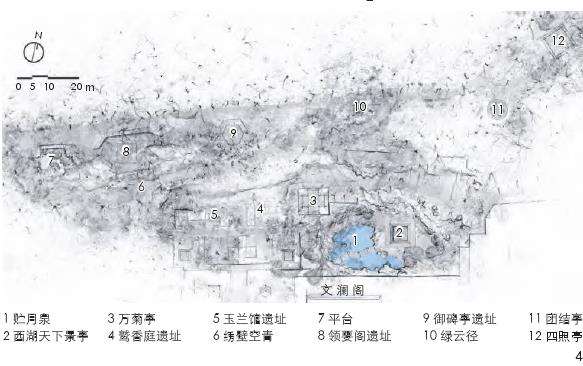

在SCENE2019.0软件中，根据三维点云模型生成TIF格式的总览图（图4），该图显示了扫描区域内的环境信息，包括现存园林建筑及其柱网结构、植物冠幅等[18]。

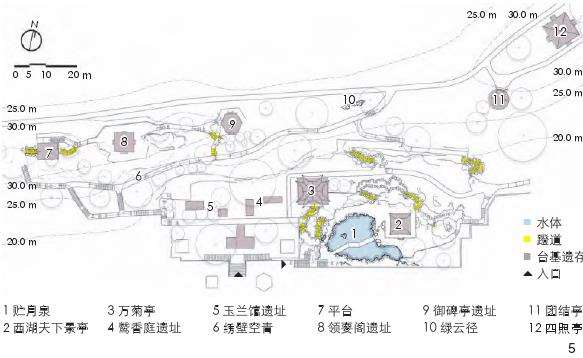

在总览图的基础上，使用AutoCAD软件可绘制出西湖行宫园林遗址现状平面图（图5）。结合相关测绘数据，可对西湖行宫园林的空间尺度进行量化识别。



将遗址现状与多幅西湖行宫历史图像进行比对，发现遗址现状所显示的园林格局与《乾隆南巡御档》[19]中《西湖行宫图》（图6）呈现的信息最为吻合，从而印证了该历史图像的真实性和较高的准确性，可作为西湖行宫遗址复原相关研究的重要依据。
